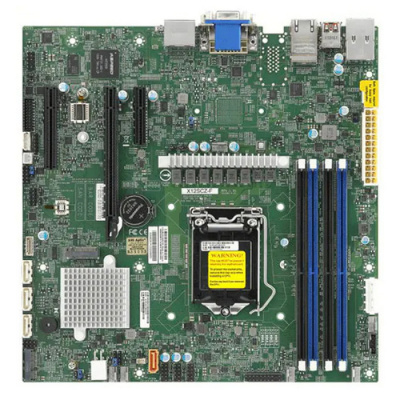

Материнская плата SuperMicro X12SCZ-F-B (MBD-X12SCZ-F-B)

Производитель SuperMicro
Модель MBD-X12SCZ-F-B

Предупреждение
Отдельные аудиовыходы отсутствуют (вывод аудиосигнала - ч-з разъемы HDMI/DP при условии использования CPU со встроенным графическим ядром)

ПРОЦЕССОР
Процессоры Intel Xeon W-1200,
процессоры Intel Core i9/Core i7/Core i5/Core i3 11-го/10-го поколения
Поддерживается один сокет LGA-1200 (Socket H5),
TDP процессора поддерживает до 125 Вт
Особенность До 10 ядер

ЧИПСЕТ
Производитель чипсета Intel
Чипсет Intel W480E
Частота системной шины 100 МГц

ПАМЯТЬ
Тип оперативной памяти DDR4
Форм-фактор модуля памяти DIMM
Количество слотов памяти 4 шт
Режим работы памяти 2-канальный
Максимальная частота памяти OC (overclocked) 2933 МГц
Минимальная частота памяти 2133 МГц
Максимальный объем памяти 128 ГБ
Поддержка ECC Да
Поддержка Registered ECC Нет

СЛОТЫ РАСШИРЕНИЯ
Версия PCI Express 3.0
1 х PCI-Ex16
1 х PCI-Ex8
1 х PCI-Ex4

М.2
Интерфейс M.2: 1 SATA/PCIe 3.0 x4; 1 CNVi/PCIe 3.0 x1
Форм-фактор: 2280/22110, 2230
Ключ: М-ключ, электронный ключ
Поддержка RAID-массивов SATA 0, 1, 5, 10

САТА
4 порта SATA3 (6 Гбит/с)

ГРАФИКА
Графический чипсет Aspeed AST2500
Наличие SidePort Да
Объем видеопамяти SidePort 64 МБ

АУДИО
Аудиочипсет Realtek ALC888S
Количество каналов аудио 7.1

СЕТЬ
Одна локальная сеть с контроллером локальной сети Intel PHY I219LM
Одна локальная сеть с Ethernet-контроллером Intel I210-AT

РАЗЪЕМЫ
Локальная сеть
2 порта RJ45 Gigabit Ethernet LAN

USB
6 портов USB 3.2 Gen2 (4 сзади типа A; 2 через разъем)
6 портов USB 2.0 (6 через разъем)

Видео выход
1 порт(ы) DVI-D,
1 порт(ы) разъема VGA D-Sub,
1 х HDMI
1 х DisplayPort


Последовательный порт
1 COM-порт(ы) (1 заголовок) (RS232, Serial, DB9) внутр.

ДОМ
1 поддержка разъема питания SATA DOM (диск на модуле)
доверенный платформенный модуль
1 разъем TPM и чип

ПИТАНИЕ
Основной разъем питания 24pin
Разъем питания процессора 8pin
Разъемов для вентиляторов 4 pin 5 шт

BIOS
AMI UEFI

ФОРМ-ФОКТОР
Micro ATX
24,38 см х 24,38 см

ОСОБЕННОСТИ
Поддержка CPU Intel Xeon W-1200, Core i9/i7/i5/i3 10/11Gen. Разъем VGA для ASPEED AST2500, HDMI/DP активны только при использовании CPU со встроенным графическим ядром. Слот M.2 2230 Key-E CNVi/PCIe3.0 x1
Вид поставки OEM

Комплект поставки
Материнская плата,
заглушка панели I/O (MCP-260-00093-0N),
2 кабеля SATA (CBL-0044L)
