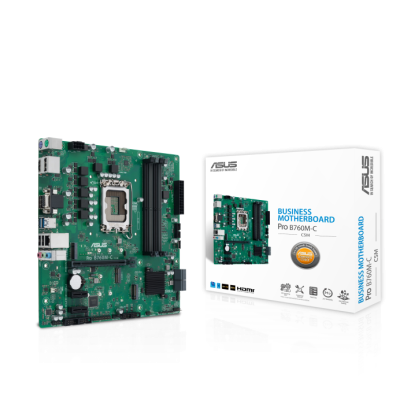

Материнская плата ASUS PRO B760M-C-CSM; 90MB1DX0-M0EAYC

Производитель ASUS
Модель PRO B760M-C-CSM
Код производителя 90MB1DX0-M0EAYC

ПРОЦЕССОР
Intel Socket LGA1700 для процессоров Intel Core 13 - го поколения и процессоров Intel Core, Pentium Gold и Celeron 12 - го поколения
Поддержка технологий Intel Turbo Boost 2.0 и Intel Turbo Boost Max 3.0**
** Поддержка технологии Intel Turbo Boost Max 3.0 зависит от типа ЦП.

ЧИПСЕТ
Набор микросхем Intel B760

ПАМЯТЬ
4 модуля DIMM,
Макс.объем памяти  192 ГБ,
Тип памяти   DDR5
Частота 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 Non-ECC, небуферизованная память*
Двухканальная Архитектура памяти
поддерживает Intel Extreme Memory Profile (XMP)
Optimem II
* Поддерживаемые типы памяти, скорость передачи данных и количество модулей DRAM зависят от конфигурации ЦП и памяти.
* Память DDR5 без ECC и без буферизации поддерживает функцию On-Die ECC.

4 модуля DIMM,
Макс. объем 128 ГБ,
Тип памяти   DDR5
Частота 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 Non-ECC, небуферизованная память*
Двухканальная Архитектура памяти
Поддерживает Intel Extreme Memory Profile (XMP)
Optimem II
* Поддерживаемые типы памяти, скорость передачи данных и количество модулей DRAM зависят от конфигурации ЦП и памяти.
* Небуферизованная память DDR5 без ECC поддерживает функцию On-Die ECC.

ГРАФИКА
2 порта DisplayPort**
1 порт VGA
1 порт HDMI *** *
Характеристики графики могут различаться в зависимости от типа ЦП.
** Поддержка макс. 4K при 60 Гц, как указано в DisplayPort 1.4.
*** Поддерживает 4K при 60 Гц, как указано в HDMI 2.1 .

СЛОТЫ РАСШИРЕНИЯ
Процессоры Intel 13 - го и 12 - го поколений
1 слот PCIe 4.0/3.0 x16

Набор микросхем Intel B760
2 слота PCIe 3.0 x1 support/ для списка поддерживаемых периферийных устройств.

ХРАНИЛИЩЕ

Всего поддерживает 2 слота M.2 и 4 порта SATA 6 Гбит/с*
Процессоры Intel 13 -го и 12 -го поколения
Слот M.2_1 (ключ M), тип 2242/2260/2280 (поддерживает режим PCIe 4.0 x4 )

Набор микросхем Intel B760
Слот M.2_2 (ключ M), тип 2242/2260/2280 (поддерживает режим PCIe 4.0 x4)
4 порта SATA 6 Гбит/с
* Технология Intel Rapid Storage поддерживает SATA RAID 0/1/5/10.

СЕТЬ Ethernet
1 порт Intel 1Gb Ethernet
ASUS LANGuard

БЕСПРОВОДНАЯ СВЯЗЬ и Bluetooth
Только слот M.2 (Key E, CNVi и PCIe)*
* Модуль Wi-Fi продается отдельно.

USB
USB на задней панели (всего 4 порта)
2 порта USB 3.2 Gen 1 (2 x Type-A)
2 порта USB 2.0 (2 x Type-A)

USB на передней панели (всего 7 портов)
1 x разъем USB 3.2 Gen 1 (поддерживает USB Type-C)
1 х разъем USB 3.2 Gen 1 с поддержкой 2 дополнительных портов USB 3.2 Gen 1
2 х разъема USB 2.0 с поддержкой 4 дополнительных портов USB 2.0

АУДИО
Realtek 7.1 Surround Sound High Definition Audio CODEC*
 — Поддерживает: обнаружение разъема, переназначение разъема на передней панели
 — Поддержка воспроизведения до 24 бит/192 кГц
* Для поддержки объемного звучания 7.1 требуется шасси с аудиомодулем HD на передней панели Звуковой аудиовыход.

ПОРТЫ ввода-вывода НА ЗАДНЕЙ ПАНЕЛИ
2 порта USB 3.2 Gen 1 (2 порта типа A)
2 порта USB 2.0 (2 порта типа A)
2 порта DisplayPort
1 порт HDMI
1 порт VGA
1 порт Ethernet Intel 1 Гбит/с
3 аудиоразъема
1 x Порт клавиатуры PS/2 (фиолетовый)
1 порт мыши PS/2 (зеленый)

ВНУТРЕННИЕ РАЗЪЕМЫ ввода/вывода
Вентилятор и охлаждение
1 x 4-контактный разъем для вентилятора ЦП
2 x 4-контактный разъем для вентилятора корпуса

Относительно питания
1 x 24-контактный разъем основного питания
1 x 8-контактный разъем питания +12 В

Относится к хранилищу
2 слота M.2 (клавиша M )
4 порта SATA 6 Гбит/с

USB
1 разъем USB 3.2 Gen 1 (поддерживает USB Type-C)
1 разъем USB 3.2 Gen 1 поддерживает 2 дополнительных порта USB 3.2 Gen 1
2 разъема USB 2.0 поддерживают 4 дополнительных порта USB 2.0

Разное
1 разъем Clear CMOS
1 разъем Chassis Intrude
2 разъема COM-порта
1 разъем аудио на передней панели (AAFP)
1 разъем отладки COM
1 разъем LPT
1 разъем моновыхода (с микросхемой усилителя)
1 разъем M.2 (клавиша E)
1 разъем SMBUS
1 разъем динамика
1 разъем SPI TPM (14-1-контактный)
1 разъем 10-1-контактный разъем системной панели

ОСОБЕННОСТИ
ASUS Q-Design
- Q-DIMM
- Q-LED Core
- Q-Slot
ASUS EZ DIY
- Заголовки коробки
Индивидуальный дизайн материнской платы и бизнес-ориентированные функции
- Самовосстанавливающийся BIOS ASUS
- Журнал событий ASUS
- Коммерческий комплект ASUS BIOS*
- Противовлажное покрытие
- Надежность в режиме 24/7
- Защита от перегрузки по току
* Пожалуйста, свяжитесь с местным FAE для получения коммерческого комплекта BIOS.

ОСОБЕННОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Поддерживаемое программное обеспечение ASUS Exclusive Software для управления ИТ
— ASUS Control Center Express (ACCE)

БИОС
128 Мб флэш-памяти

УПРАВЛЯЕМОСТЬ
WOL от PME,
PXE

АКСЕССУАРЫ
Кабели
2 кабеля SATA 6 Гбит/с

Прочее
1 экран ввода-вывода
1 комплект винтов для твердотельного накопителя M.2
1 комплект винтов для ключа M.2 E

Документация
1 карта ключа активации ACC Express
1 руководство пользователя

ОС
Windows 11 64-разрядная версия,
Windows 10 64-разрядная версия

ФАКТОР ФОРМЫ
Форм-фактор mATX
24,4 см x 24,4 см
