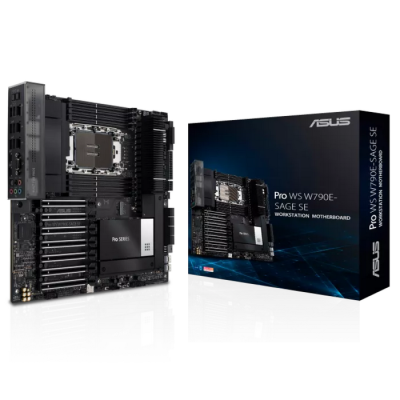

Материнская плата ASUS PRO WS W790E-SAGE SE (90MB1C20-M0EAY0)

Производитель ASUS
Модель PRO WS W790E-SAGE SE
Partnumber: 90MB1C20-M0EAY0

ПРОЦЕССОР
Разъем Intel Socket LGA4677 для процессоров Xeon серий W-3400 и W-2400
Поддерживает технологию Intel Turbo Boost Max 3.0

ЧИПСЕТ
Набор микросхем Intel W790

ПАМЯТЬ
8 слотов DIMM,
Макс. объем    2048 ГБ,
Тип памяти     DDR5 Частота памяти   6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/5000(OC)/4800
Поддержка  ECC   Да
Зарегистрированная память   Да
8-канальная архитектура памяти поддерживает Intel Extreme Memory Profile (XMP) * Поддерживаемые типы памяти, скорость передачи данных (скорость) и количество модулей DRAM различаются в зависимости от конфигурации ЦП и памяти.

ГРАФИКА
1 порт VGA от AST2600

СЛОТЫ РАСШИРЕНИЯ
Процессоры Intel Xeon серии W-3400
7 слотов PCIe 5.0 (семь x16/x16/x16/x16/x16/x8/x16)

Процессоры Intel Xeon серии W-2400
4 слота PCIe 5.0 (четыре слота x16/x16/x16/x16)

ХРАНИЛИЩЕ

Total supports 3 x M.2 slots, 2 x SlimSAS slots and 8 x SATA 6Gb/s ports*

Процессор Intel Xeon W-3400 Series Processors
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 5.0 x4 mode)***
M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 5.0 x4 mode)***

Чипсет Intel W790 Chipet**
M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
SlimSAS_1 port supports PCIe 4.0 x4 mode NVMe device
SlimSAS_2 port supports PCIe 4.0 x4 mode NVMe device
8 x SATA 6Gb/s ports
* Supports Intel® Virtual RAID on CPU (Intel® VROC) and Intel Volume Management Device (Intel®VMD)
** Технология Intel® VROC поддерживает PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10. VROC_HW_Key приобретается отдельно.
*** Слоты M.2_1 и M.2_2 будут отключены после установки процессора Intel® Xeon® серии W-2400 .

СЕТЬ Ethernet
1 x Intel Dual 10Gb Ethernet
1 x Realtek 1Gb Ethernet
ASUS LANGuard

USB
Задний USB (всего 8 портов)
1 порт(ы) USB 3.2 Gen 2x2 (1 x USB Type-C)
5 x портов USB 3.2 Gen 2 (4 x Type-A + 1 x USB Type-C)
2 x порта USB 2.0 (2 x Type-A)

USB на передней панели (всего 7 портов)
1 x разъем USB 3.2 Gen 2 (поддерживает USB Type-C)
1 разъем (разъемы) USB 3.2 Gen 1 (поддержка) 2 дополнительных порта USB 3.2 Gen 1
2 разъема (разъемов) USB 2.0 (поддержка) 4 дополнительных порта USB 2.0

АУДИО
Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC*
- Измерение импеданса для передних и задних выходов для наушников
- Внутренний аудиоусилитель для улучшения звука высочайшего качества для наушников и динамиков
- Поддержка: обнаружение разъема, многопотоковое воспроизведение, переназначение разъема на передней панели -
Высококачественный стереофонический выход воспроизведения с соотношением сигнал-шум 120 дБ и вход для записи с соотношением сигнал-шум 113 дБ (линейный вход) - Поддержка воспроизведения до 32 бит /192 кГц*
Звуковые функции
- Предварительный регулятор мощности снижает уровень входного шума для обеспечения стабильной производительности
- Оптический выходной порт S/PDIF на задней панели - Аудиоконденсаторы премиум-класса - Выделенные слои звуковой платы
- Уникальная схема подавления поп-музыки * Из-за ограничений пропускной способности HDA 32-бит/192 кГц не поддерживается для 7.1
Звук объемного звучания.

ПОРТЫ ввода-вывода НА ЗАДНЕЙ ПАНЕЛИ
1 x порт(ы) USB 3.2 Gen 2x2 (1 x USB Type-C)
5 x портов USB 3.2 Gen 2 (4 x Type-A + 1 x USB Type-C)
2 x USB 2.0 порта (2 x Type-A)
1 x порт VGA
2 x Intel  Dual 10Gb Ethernet-порты
1 x Realtek 1Gb Ethernet-порт
5 x Audio jack
1 x Optical S Выходной порт /PDIF
1 кнопка BIOS FlashBack
1 кнопка очистки CMOS

ВНУТРЕННИЕ РАЗЪЕМЫ ввода/вывода
Вентилятор и охлаждение
1 x 4-контактный разъем(ы) вентилятора ЦП
1 x 4 -контактный разъем(ы) вентилятора ЦП OPT
5 x 4-контактный разъем(ы) вентилятора корпуса
1 x W_PUMP+ разъем(ы)

Относится к питанию
2 x 24-контактный основной разъем питания
4 x 8-контактный разъем питания +12 В
1 x 8 -контактный разъем питания PCIe )
2 разъема(ов ) SlimSAS
8 портов SATA 6 Гбит/ с
1 разъем VROC Key

USB
1 разъем USB 3.2 Gen 2 (поддержка(и) USB Type-C)
1 разъем(ы) USB 3.2 Gen 1 поддержка(и) 2 дополнительных порта USB 3.2 Gen 1
2 разъема (ов) USB 2.0 4 дополнительных порта USB 2.0

Разное
1 разъем COM-порта
1 кнопка FlexKey
1 аудиоразъем передней панели (AAFP)
1 перемычка режима LN2 1 слот M.2 (клавиша E)
1 кнопка повторной попытки
1 кнопка безопасной загрузки
1 разъем SPI TPM (14-1-контактный)
1 кнопка запуска
1 разъем 20-3- контактный разъем системной панели с функцией проникновения в корпус Переключатель BMC LAN с фиксированным IP-адресом
1 переключатель IPMI
2 переключателя Q_PSU
2 разъема PSU SMBus
1 разъем светодиода расположения на передней панели
1 разъем кнопки местоположения
1 разъем VPP_I2C
1 разъем для карты Micro SD
1 разъем BMC_T_SENSOR
1 индикатор BMC
1 светодиодный индикатор местоположения
1 светодиодный индикатор сообщения в заголовке

ОСОБЕННОСТИ
Комплект Extreme OC
- Кнопка FlexKey
- Режим LN2
- Кнопка ReTry
- Кнопка безопасной загрузки
- Кнопка запуска
Extreme Engine Digi+
- Черные металлические конденсаторы 10K
- Дроссель из сплава MicroFine
ASUS 5X PROTECTION III
- DIGI+ VRM (- Цифровой дизайн питания с DrMOS)
- Защита от электростатических разрядов
- LANGuard
- Защита от перенапряжения
- Safeslot
- Задняя панель ввода-вывода из нержавеющей стали
ASUS Q-Design
- M.2 Q-Latch
- Q -Код
- Q- разъем
- Q-DIMM
- Q-светодиод (ЦП [красный], DRAM [желтый], VGA [белый], загрузочное устройство [желто-зеленый])
- Q-Slot
Тепловое решение ASUS
- Задняя панель радиатора M.2
- Радиатор M.2
- Стальная задняя панель
- Дизайн радиатора VRM
ASUS EZ DIY
- Кнопка BIOS FlashBack
- Индикатор BIOS FlashBack
- Индикатор Caterr1
- Заголовки коробки
- Кнопка очистки CMOS
- ProCool II
- Предварительно установленный экран ввода-вывода
- SafeSlot
- Индивидуальный дизайн материнской платы
SafeDIMMи функции, ориентированные на бизнес
- Надежность 24/7
- Защита от перегрузки по току

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
ASUS Exclusive Software
Armoury Crate
- Fan Xpert 4
AI Suite 3
- TPU
- DIGI+ VRM
- Приложение Turbo
- Очиститель ПК
ASUS CPU-Z
Поддерживаемое программное обеспечение для управления ИТ
- ASUS Control Center Express (ACCE)
Adobe Creative Cloud (бесплатная пробная версия)
Norton 360 Deluxe (бесплатная пробная версия на 60 дней)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUSTeK. Утилита EzFlash
FlexKey

БИОС
512 Мб флэш-памяти,
UEFI AMI BIOS

УПРАВЛЯЕМОСТЬ
WOL по PME, PXE (режим UEFI)

АКСЕССУАРЫ
Кабели
4 кабеля SATA 6 Гбит/с
1 кабель термистора 1 шт

Прочее
1 держатель вентилятора VRM
1 Q-коннектор
1 резиновый пакет M.2
1 задняя панель M.2 резиновый пакет
1 комплект винтов для ключа M.2 E
1 защита ЦП для LGA 4677 E1A
1 защита ЦП для LGA 4677 E1B

Документация
1 карта ACC Express Activation Key Card
1 х руководство пользователя

ОС
Windows  11 64-разрядная версия,
Windows 10 64-разрядная версия

ФАКТОР ФОРМЫ
Форм-фактор EEB
30,5 см x 33 см
