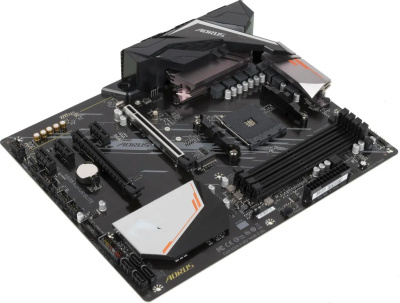

Материнская плата GIGABYTE A520 AORUS ELITE 1.2

Производитель GIGABYTE
Модель A520 AORUS ELITE (rev. 1.2)

ПРОЦЕССОР

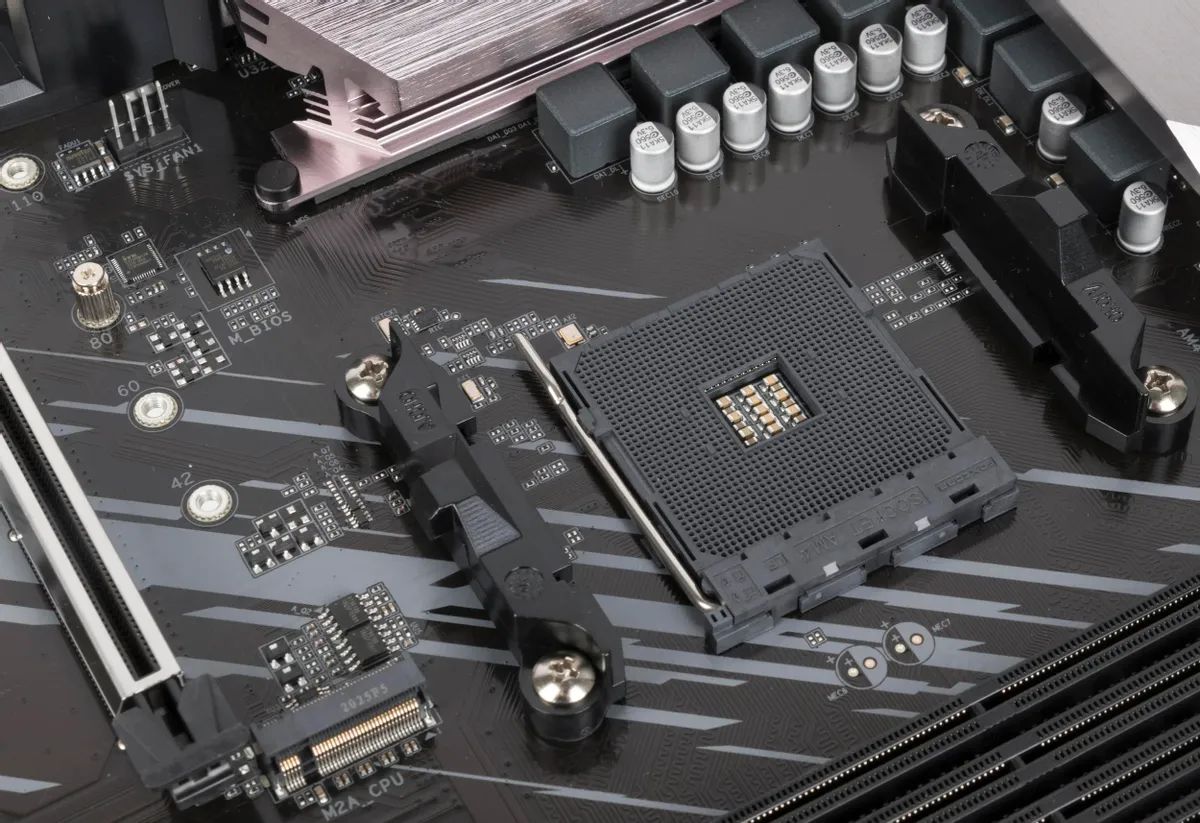

Процессорный разъем AMD Socket AM4 для ЦП:
AMD Ryzen 5000 серии/ Ryzen 5000 G-серии/ Ryzen 4000 G-серии и Ryzen 3000 серии

ЧИПСЕТ
Чипсет AMD A520

ПАМЯТЬ
Подсистема памяти 4 DIMM-разъема для модулей ОЗУ DDR4, максимальный объем системной памяти 128 Гбайт (до 32-Гбайт на один модуль DIMM)
Совместимость с модулями ОЗУ DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C) / 3400(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 МГц
Двухканальный режим работы модулей ОЗУ
Поддержка ECC модулей DIMM 1Rx8/2Rx8 без буферизации*
* Модули ОЗУ с ECC (режим ECC) поддерживаются различными моделями ЦП.
Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)

ГРАФИКА
Встроенное графическое ядро в составе процессора
1 DVI-D выход, максимальное экранное разрешение 1920x1200@60 Гц
* DVI-D порт не поддерживает подключение через D-Sub адаптер.
1 порт HDMI, максимальное экранное разрешение 4096x2160@60 Гц
* Совместимость со стандартами HDMI 2.1, HDCP 2.3 и HDR
Максимальный объем разделяемой памяти 16 Гбайт

АУДИО
Аудиокодек Realtek
Формат представления аудиосигнала: High Definition Audio
Схема позиционирования аудиосигнала 2/4/5.1/7.1
Поддержка S/PDIF Out

СЕТЬ LAN
Контроллер Realtek GbE LAN (100/1000 Мбит/с)

СЛОТЫ РАСШИРЕНИЯ
PCIe-линии ЦП
1 разъем PCI Express x16 для установки PCIe 3.0 плат расширения, режим работы x16; PCIEX16
* В целях оптимизации производительности видеоподсистемы, реализованной средствами одной дискретной графической PCIe-платы, убедитесь в том, что она установлена в разъём PCIEX16.

PCIe-линии чипсета
1 разъем PCI Express x16, шинный интерфейс PCIe 3.0, режим работы x2 (PCIEX2)
3 разъема PCI Express x1, шинный интерфейс PCIe 3.0 (PCIEX1_1, PCIEX1_2, PCIEX1_3)
* Разъемы PCIEX1_2 и PCIEX1_3 разделяют ресурсы по полосе пропускания с разъемом PCIEX2. Если разъем PCIEX1_2 или PCIEX1_3 задействован, функционал разъема PCIEX2 становится недоступен.

ХРАНИЛИЩЕ
PCIe-линии ЦП
1 разъем M.2 (Socket 3, M key); типоразмер 2242/2260/2280/22110 для SATA и PCIe 3.0 x4/x2 SSD-накопителей

PCIe-линии чипсета
4 разъема SATA 6 Гбит/с
Поддержка дисковых массивов RAID 0, RAID 1, и RAID 10

USB
Процессор
1 x USB 3.2 Gen 2 Type-A port on the back panel
3 порта USB 3.2 Gen 1 на задней панели

PCIe-линии чипсета
2 порта USB 3.2 Gen 1, доступны при подключении к USB-разъему на материнской плате
4 порта USB 2.0/1.1 (доступны при подключении к USB-разъему на материнской плате)

Чипсет + Концентратор USB 2.0
4 порта USB 2.0/1.1 на задней панели

ВНУТРЕННИЕ РАЗЪЕМЫ
Один 24-контактный ATX-разъем питания
8-контактный разъем питания ATX 12 В

Разъем для вентилятора ЦП
1 разъем для подключения жидкостной системы охлаждения ЦП
3 разъема для системных вентиляторов
2 разъема для подключения LED-линеек с адрессацией
2 разъема для подключения RGB LED-линеек

1 разъем M.2 Socket 3
4 SATA-разъема 6 Гбит/с
1 разъем на фронтальной панели
1 колодка для подключения аудиоразъема на передней панели
1 разъем для подключения портов USB 3.2 Gen 1
2 разъема для подключения портов USB 2.0/1.1
Разъем для TPM-модуля (Trusted Platform Module), 2x6 контактов только для модуля GC-TPM2.0_S * Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)
1 COM-порт
Перемычка для возврата настроек CMOS в состояние (По умолчанию)
Кнопка Q-Flash Plus
* Все FAN-разъемы предусматривают возможность подключения высокопроизводительных системных вентиляторов и помп жидкостных систем замкнутого цикла AIO_Pump, Pump мощностью до 24 Вт (сила тока до 2 А/12 В).

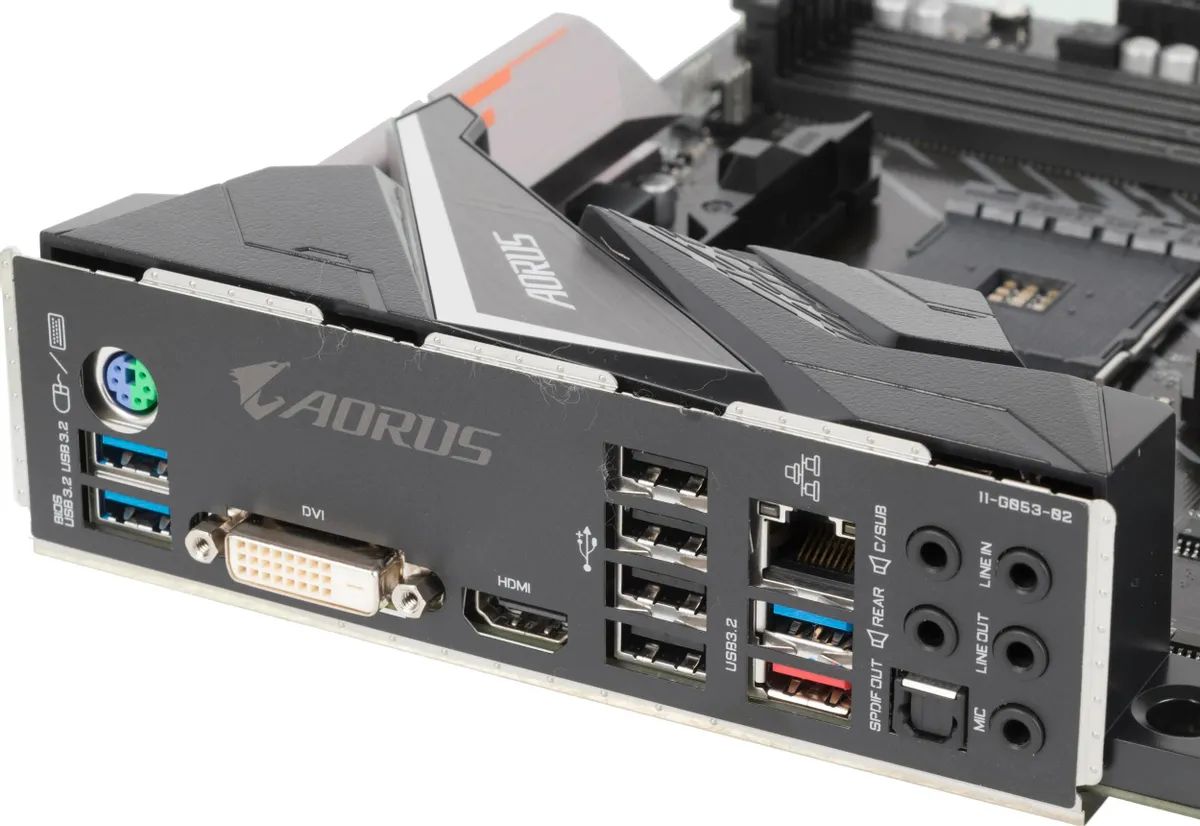

РАЗЪЕМЫ НА ЗАДНЕЙ ПАНЕЛИ
1 порт PS/2 для подключения клавиатуры и мыши
1 порт DVI-D
1 порт HDMI
1 x USB 3.2 Gen 2 Type-A port
3 порта USB 3.2 Gen 1
4 порта USB 2.0/1.1
1 сетевая розетка LAN RJ-45
1 оптический S/PDIF выход
5 разъемов аудиоподсистемы

МИКРОСХЕМА I/O-контроллера
Контроллер портов ввода/вывода iTE

КОНТРОЛЬ ЗА СОСТОЯНИЕМ СИСТЕМЫ
Автоопределение напряжения питания
Определение рабочей температуры
Определение скорости вращения вентиляторов
Контроль за состоянием жидкостной системы охлаждения
Уведомление о превышении порогового значения температуры
Уведомление о выходе из строя вентиляторов
Управление скоростью вращения вентиляторов
* Доступность опций функции контроля скорости вращения вентилятора зависит от установленной системы охлаждения.

BIOS
1 микросхема ПЗУ, 128 Мбит
Лицензионный AMI UEFI BIOS
Функции PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

ОСОБЕННОСТИ
Поддержка фирменной утилиты APP Center
* Доступность отдельных утилит в приложении APP Center зависит от модели материнской платы. Функционал конкретной утилиты может отличаться в зависимости от модели материнской платы.
Фирменная утилита @BIOS
Утилита EasyTune
Фирменная функция RGB Fusion
Функция Smart Backup
Сводная информация о системе
Фирменная технология Q-Flash Plus
Фирменная утилита Q-Flash
Поддержка Xpress Install

ПО
Антивирусный пакет Norton Internet Security (OEM-версия)
Приложение для управления полосой пропускания LAN-соединения

ОС
Microsoft Windows 11, 64-разрядная
Microsoft Windows 10, 64-разрядная

ФАКТОР ФОРМЫ
Форм-фактор ATX
305 мм x 244 мм
