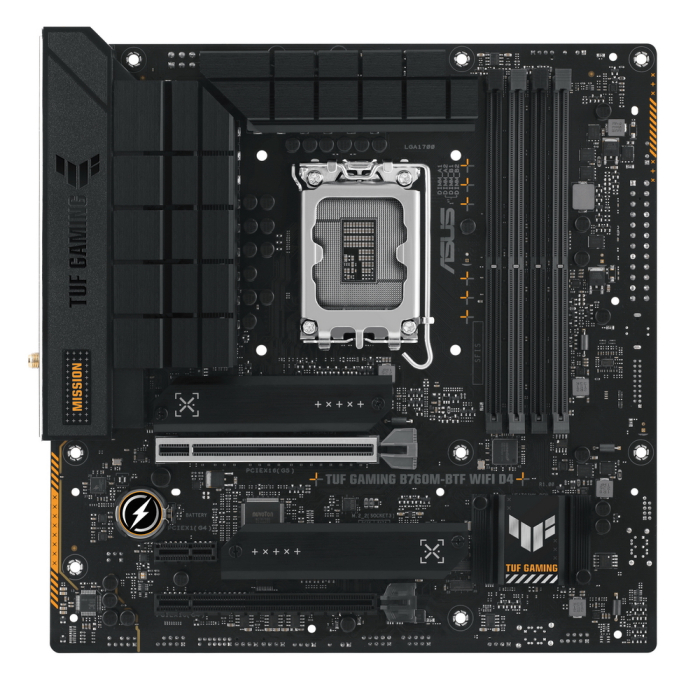

Материнская плата ASUS TUF GAMING B760M-BTF WIFI D4 (90MB1E50-M0EAY0)

Производитель ASUS
Модель TUF GAMING B760M-BTF WIFI D4
Partnumber: 90MB1E50-M0EAY0

ПРОЦЕССОР
Разъем Intel  LGA1700 для процессоров Intel Core 13-го поколения и процессоров Intel  Core 12-го поколения, Pentium Gold и Celeron
* Поддерживает технологию Intel  Turbo Boost 2.0 и технологию Intel Turbo Boost Max 3.0**
** Поддержка технологии Intel  Turbo Boost Max 3.0 зависит от типа процессора.

ЧИПСЕТ
Набор микросхем Intel B760

ПАМЯТЬ
4 x DIMM,
Макс. 128 ГБ,
Тип памяти   DDR4
Частота 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600( OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133
Память без ECC, без буферизации*
Двухканальная архитектура памяти
Поддерживает профиль памяти Intel Extreme (XMP)
OptiMem II
* Поддерживаемые типы памяти, скорость передачи данных (скорость) и количество модулей DRAM различаются в зависимости от конфигурации ЦП и памяти.

ГРАФИКА
1 порт DisplayPort**
1 порт HDMI TM ***
* Характеристики графики могут различаться в зависимости от типа процессора.
** Поддерживает макс. 4K при 60 Гц, как указано в DisplayPort 1.4.
*** Поддерживает 4K при 60 Гц, как указано в HDMI 2.1.

СЛОТЫ РАСШИРЕНИЯ
Процессоры Intel 13-го и 12-го поколения
1 слот PCIe 5.0 x16

Набор микросхем Intel B760
1 слот PCIe 4.0 x16 (поддерживает режим x4)
1 слот PCIe 4.0 x1

ХРАНИЛИЩЕ
Всего поддерживает 3 слота M.2 и 4 порта SATA 6 Гбит/с*
Процессоры Intel  13-го и 12-го поколения
Слот M.2_1 (ключ M), тип 2242/2260/2280 (поддерживает режим PCIe 4.0 x4)

Набор микросхем Intel  B760
Слот M.2_2 (ключ M), тип 2242/2260/2280 (поддерживает режим PCIe 4.0 x4)
Слот M.2_3 (ключ M), только тип 2280 (поддерживает режим PCIe 4.0 x4)**
4 порта SATA 6 Гбит/с
* Технология Intel  Rapid Storage поддерживает SATA RAID 0/1/5/10.
** Слот M.2_3 разделяет полосу пропускания со слотом PCIEX16(G4).
Если устройство установлено в слот M.2_3, слот PCIEX16(G4) будет отключен.

СЕТЬ Ethernet
1 Ethernet-порт Realtek 2,5 Гбит/с

БЕСПРОВОДНАЯ СВЯЗЬ и Bluetooth
Wi-Fi 6
2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Поддержка диапазона частот 2,4/5 ГГц
Bluetooth  v5.2*
*Версия Bluetooth может отличаться, см. модуль Wi-Fi веб-сайт производителя для получения последних технических характеристик.

USB
USB на задней панели (всего 10 портов)
1 порт USB 3.2 Gen 2x2 (1 порт USB Type-C)
2 порта USB 3.2 Gen 2 (1 порт Type-A + 1 порт USB Type-C)
3 порта USB 3.2 Gen 2 1 порт (2 порта Type-A + 1 порт USB Type-C)
4 порта USB 2.0 (4 порта Type-A)

USB на передней панели (всего 7 портов)
1 разъем USB 3.2 Gen 2 (поддерживает USB Type-C)
1 разъем USB 3.2 Gen 1 поддерживает 2 дополнительных порта USB 3.2 Gen 1.
2 разъема USB 2.0 поддерживают 4 дополнительных порта USB 2.0
* Порт U32G1_E1, порт U32G1_E2, порт U32G1_E3 и порт U32G1_E4 совместно используют полосу пропускания.
** Порт USB_E5, порт USB_E6, порт USB_E7 и порт USB_E8 используют общую полосу пропускания.

АУДИО
Аудиокодек высокой четкости Realtek 7.1 Surround Sound*
— Поддержка: обнаружения разъема, многопотоковой передачи, переназначения разъема на передней панели
— Поддержка воспроизведения до 24 бит/192 кГц
Аудиофункции
— Экранирование звука
— Выделенные слои звуковой платы
* Шасси с Для поддержки аудиовыхода объемного звука 7.1 требуется аудиомодуль HD на передней панели.

ПОРТЫ ввода-вывода НА ЗАДНЕЙ ПАНЕЛИ
1 порт USB 3.2 Gen 2x2 (1 порт USB Type-C)
2 порта USB 3.2 Gen 2 (1 порт Type-A, 1 порт USB Type-C)
3 порта USB 3.2 Gen 1 (2 порта Type-C) A, 1 порт USB Type-C)
4 порта USB 2.0 (4 порта типа A)
1 порт DisplayPort
1 порт HDMI TM
1 модуль Wi-Fi
1 порт Ethernet Realtek 2,5 Гбит
3 аудиоразъема
1 прозрачный разъем кнопка КМОП

ВНУТРЕННИЕ РАЗЪЕМЫ ввода-вывода
Связанные с вентилятором и охлаждением
1 4-контактный разъем вентилятора ЦП
1 4-контактный разъем вентилятора CPU OPT
1 4-контактный разъем насоса AIO
3 4-контактных разъема вентилятора корпуса

Связанные с питанием
1 24-контактный разъем основного питания
1 x 8 -контактный разъем питания +12 В
1 4-контактный разъем питания +12 В

Связанные с хранилищем
3 разъема M.2 (ключ M)
4 порта SATA 6 Гбит/с

USB
1 разъем USB 3.2 Gen 2 (поддерживает USB Type-C)
1 разъем USB 3.2 Gen 1 поддерживает 2 дополнительных порта USB 3.2 Gen 1.
2 разъема USB 2.0 поддерживают 4 дополнительных порта USB 2.0.

Разное
3 адресных разъема Gen 2.
1 разъем Aura RGB.
1 разъем COM-порта.
1 аудиоразъем на передней панели (AAFP)
1 10-1-контактный разъем системной панели
1 разъем Thunderbolt (USB4)

ОСОБЕННОСТИ
ASUS TUF PROTECTION
- DIGI+ VRM (- Цифровое питание с DrMOS)
- Защита от электростатического разряда
- TUF LANGuard
- Защита от перенапряжения
- SafeSlot Core+
- Задняя панель ввода-вывода из нержавеющей стали
ASUS Q-Design
- M.2 Q-Latch
- Q-DIMM
- Q-LED (ЦП (красный), DRAM (желтый), VGA (белый), Загрузочное устройство (желто-зеленый))
- Тепловое решение
Q-Slot ASUS
- Радиаторы M.2
- Конструкция радиатора VRM
ASUS EZ DIY
- Кнопка очистки CMOS
- Защита рычага разъема ЦП
— ProCool
— Предварительно установленный экран ввода-вывода
— SafeDIMM Aura Sync
— Разъем Aura RGB
— Адресные разъемы Gen 2

ПО
Эксклюзивное программное обеспечение ASUS
Armoury Crate
— Aura Creator
— Aura Sync
— FAN Xpert 2+
— Энергосбережение
— Двустороннее AI-шумоподавление
AI Suite 3
— DIGI+ VRM
— PC Cleaner
TUF GAMING CPU-Z
Обработка звука DTS
MyASUS
Norton 360 for Gamers (60) Дни бесплатной пробной версии)
WinRAR
UEFI BIOS
ASUS EZ DIY
— ASUS CrashFree BIOS 3
— ASUS EZ Flash 3
— ASUS UEFI BIOS EZ Mode

БИОС
128 МБ флэш-памяти, UEFI AMI BIOS

УПРАВЛЯЕМОСТЬ
WOL от PME, PXE

АКСЕССУАРЫ
Кабели
2 кабеля SATA 6 Гбит/с

Разное
1 подвижная антенна ASUS Wi-Fi
1 игровая наклейка TUF
1 резиновый пакет M.2
1 набор винтов для твердотельного накопителя M.2

Документация
1 руководство пользователя

ОС
Windows 11  64 -разрядная версия,
Windows 10 64 -разрядная версия

ФАКТОР ФОРМЫ
Форм-фактор micro-ATX
24,4 x 24,4 см
