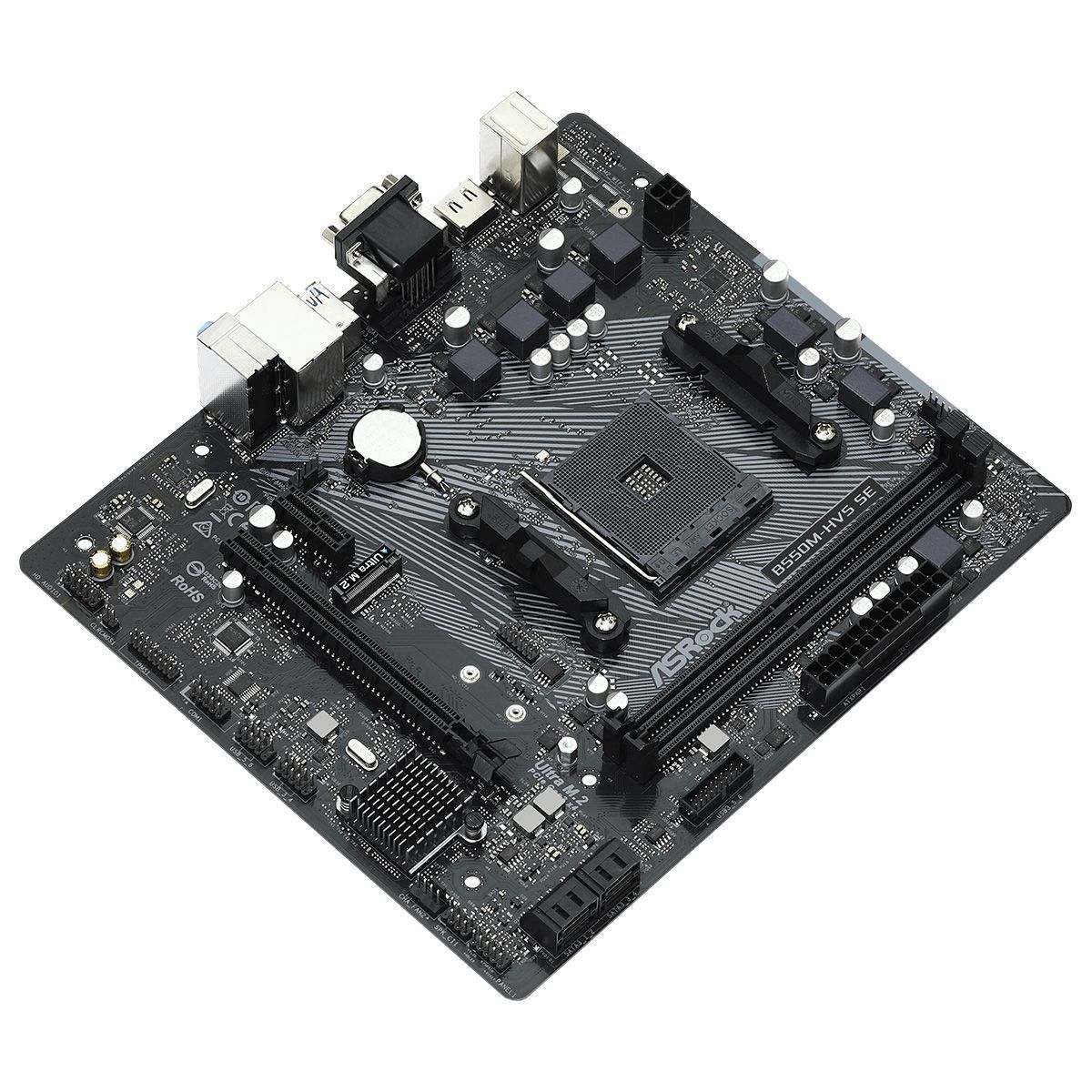

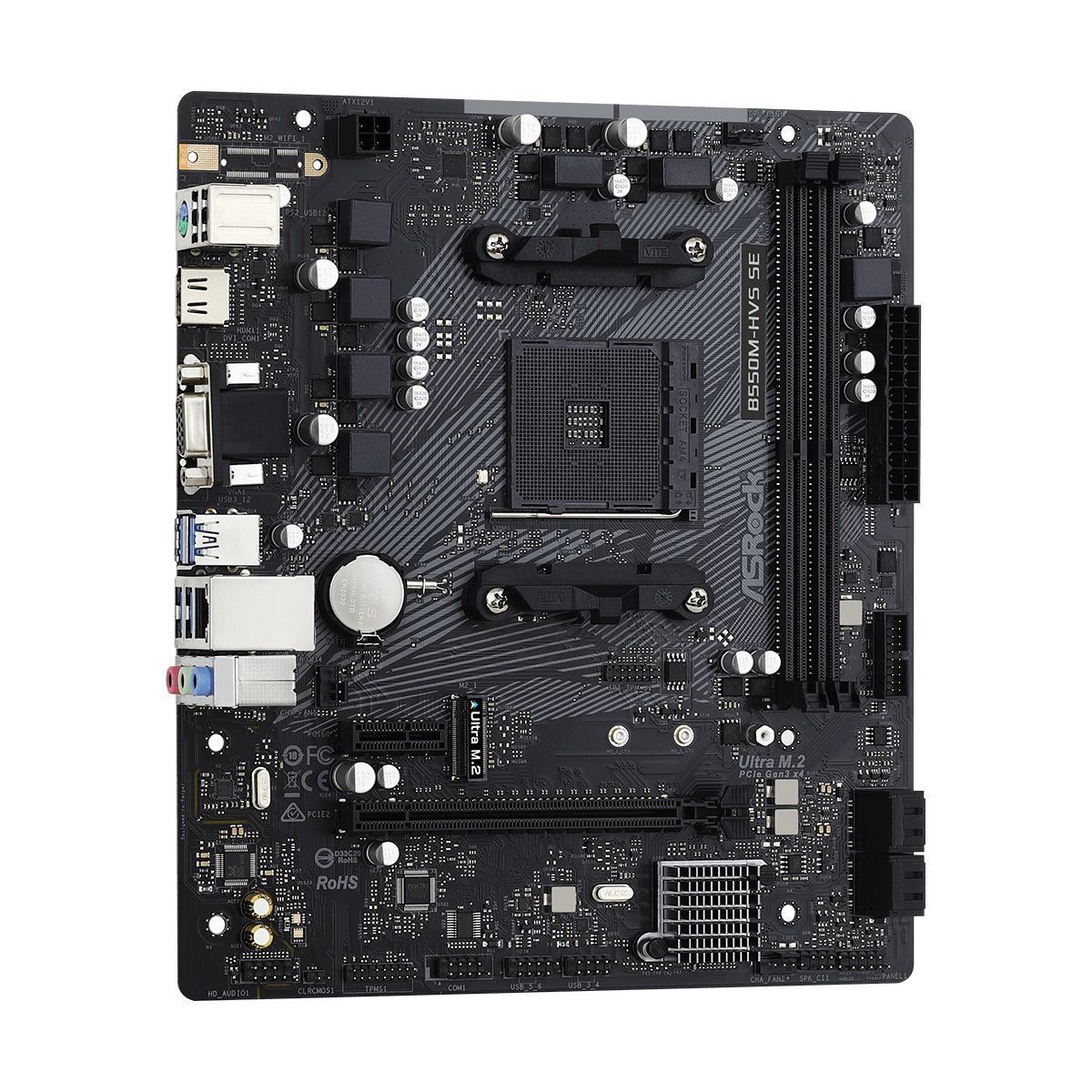

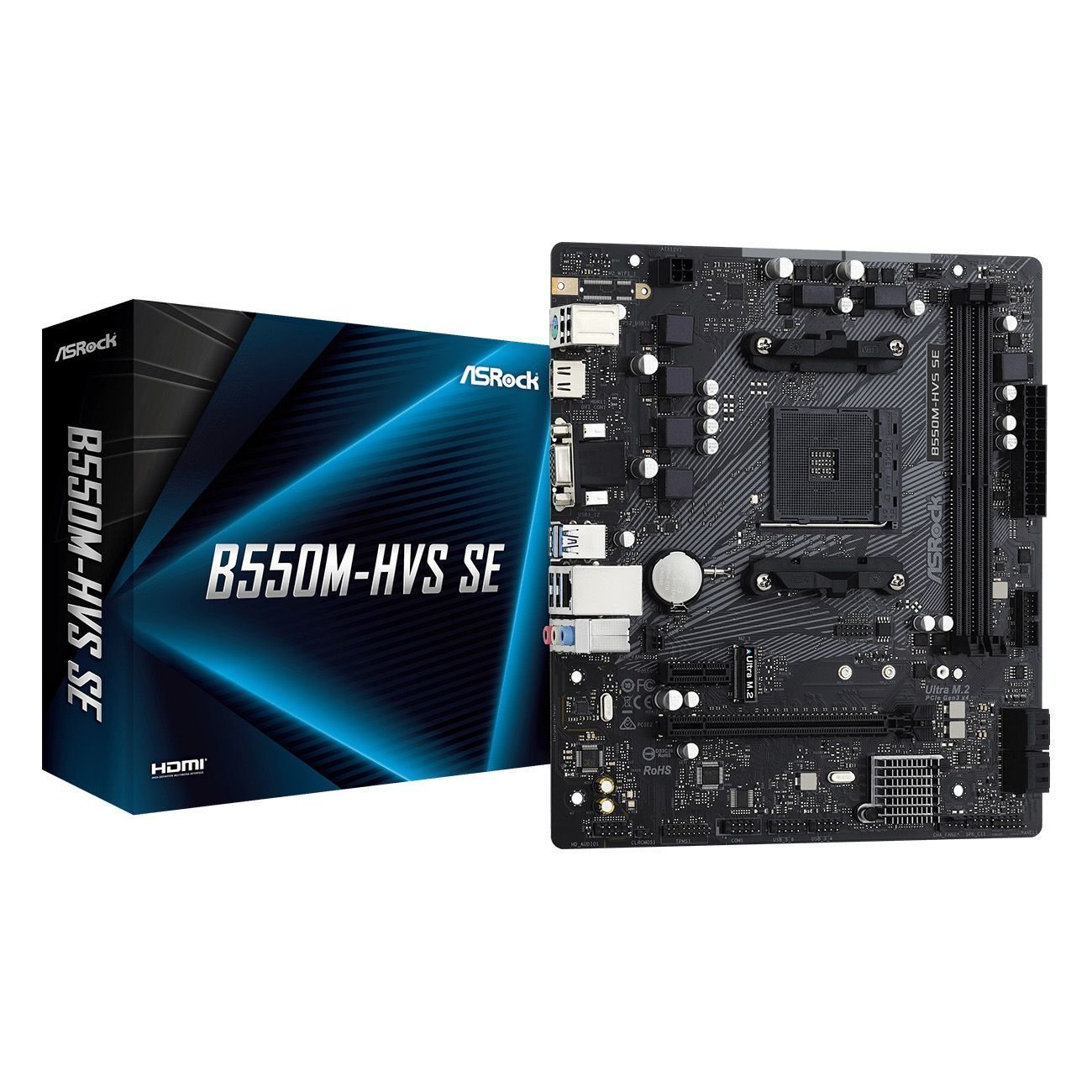

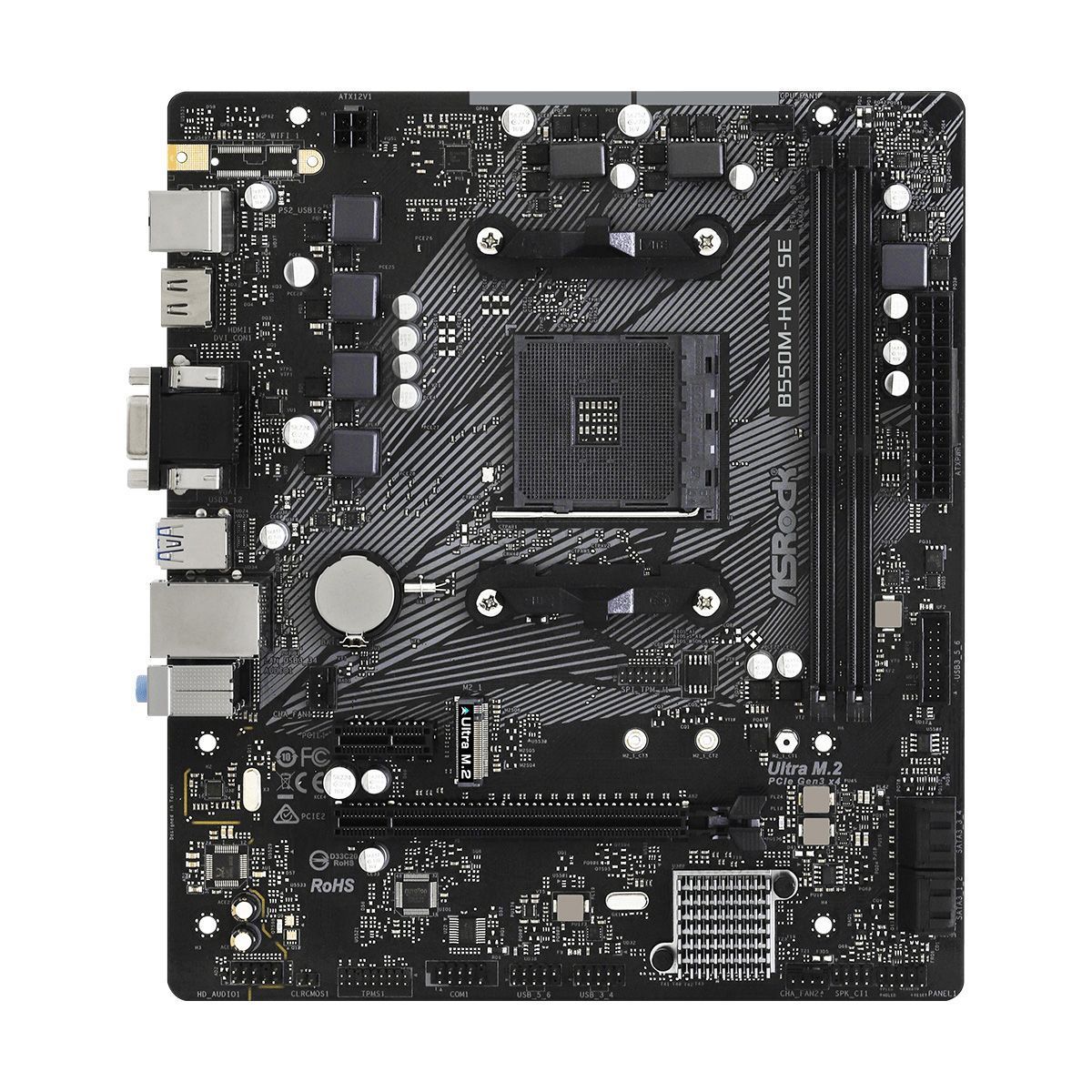

Материнская плата Asrock B550M-HVS SE

Производитель Asrock
Модель B550M-HVS SE

ОСОБЕННОСТИ
ASRock Super Alloy
— Премиальный силовой дроссель 50 А
— Печатная плата цвета сапфирового цвета
— Печатная плата из стекловолокна высокой плотности
ASRock Ultra M.2 (PCIe Gen3 x4 и SATA3)
Полная защита от скачков напряжения ASRock (для всех портов USB, аудио и LAN)
Обновление ASRock Live и магазин приложений

ПРОЦЕССОР
Поддержка процессоров AMD AM4 Socket Ryzen 3000, 3000 G-серии, 4000 G-серии, 5000 и 5000 G-серии для настольных ПК
Конструкция с 6 фазами питания

ЧИПСЕТ
Чипсет  АМД ПРО 565

ПАМЯТЬ
Технология двухканальной памяти DDR4
2 слота DDR4 DIMM
Процессоры серии AMD Ryzen (Vermeer) поддерживают DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4333( OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933/2667/2400/2133 ECC и не-ECC, небуферизованная память *
ЦП серии AMD Ryzen (Matisse) поддерживают DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333 (OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466 (OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и не-ECC, небуферизованная память *

APU AMD Ryzen серии (Cezanne) поддерживают DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и не-ECC, небуферизованная память *

APU AMD серии Ryzen (Renoir) поддерживают DDR4 4733+( OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и не-ECC, небуферизованная память *
серия AMD Ryzen APU (Picasso) поддерживают DDR4 3533+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 без ECC, небуферизованная память *

Макс. объем системной памяти: 64 ГБ * *
Поддержка модулей памяти Extreme Memory Profile (XMP)
Позолоченные контакты 15 мкм в слотах DIMM *

БИОС
128 МБ AMI UEFI Legal BIOS с поддержкой графического пользовательского интерфейса
Поддержка Plug and Play
События пробуждения в соответствии с ACPI 5.1
Поддержка без перемычек
Поддержка SMBIOS 2.3
CPU, CPU VDDCR_SOC, DRAM, VDDP Многократная регулировка напряжения

ГРАФИКА
Интегрированная графика AMD Radeon Vega Series в APU серии Ryzen *
* Фактическая поддержка может зависеть от процессора
DirectX 12, Pixel Shader 5.0
Общая память по умолчанию 2 ГБ. Макс. общая память поддерживает до 16 ГБ. *
Двойной графический выход: поддержка портов D-Sub и HDMI с помощью независимых контроллеров дисплея.
Поддержка HDMI 2.1 с макс. разрешение до 4K x 2K (4096x2160) при 60 Гц
Поддержка D-Sub с макс. разрешение до 1920x1200 при 60 Гц
Поддержка автоматической синхронизации губ, Deep Color (12 бит на канал), xvYCC и HBR (высокоскоростной звук) с портом HDMI 2.1 (требуется совместимый монитор HDMI)
Поддержка HDR (расширенный динамический диапазон) с HDMI 2.1
Поддерживает HDCP 2.3 с портом HDMI 2.1 *
Picasso поддерживает HDCP 2.2 с портом HDMI 2.0
Поддерживает воспроизведение 4K Ultra HD (UHD) с портом HDMI 2.1
Поддерживает Microsoft PlayReady .

* Для максимального объема общей памяти 16 ГБ требуется 32 ГБ установленной системной памяти.

АУДИО
7.1-канальный HD-аудио (аудиокодек Realtek ALC887/897)
Поддержка защиты от перенапряжения

СЕТЬ LAN
PCIE x1 Gigabit LAN, 10/100/1000 Мбит/с
Сетевой контроллер Realtek RTL8111H
Поддержка Wake-On-LAN
Поддержка защиты Lightning/ESD
Поддержка энергоэффективного Ethernet 802.3az
Поддержка PXE

СЛОТЫ РАСШИРЕНИЯ
ЦП:
1 слот PCIe 4.0 x16 (PCIE2), поддерживает режим x16 *

Чипсет:
1 слот PCIe 3.0 x1 (PCIE1)

* Поддержка твердотельных накопителей NVMe в качестве загрузочных дисков.
При использовании некоторых видеокарт NVIDIA® RTX 4060 на этой материнской плате PCIE2 будет работать в режиме PCIe 3.0 .

ХРАНИЛИЩЕ
ЦП:
1 разъем Ultra M.2 (M2_1, ключ M), поддерживает режимы SATA3 типа 2242/2260/2280 SATA3 6,0 Гбит/с и PCIe Gen3x4 (32 Гбит/с) *

Чипсет:
4 разъема SATA3 6,0 Гбит/с Разъемы

* Поддержка твердотельных накопителей NVMe в качестве загрузочных дисков.
Поддержка комплекта ASRock U.2.

RAID
Поддерживает RAID 0, RAID 1 и RAID 10 для устройств хранения данных SATA.

USB
- 1 порт USB 3.2 Gen1 Type-C (сзади)
- 5 портов USB 3.2 Gen1 Type-A (3 сзади, 2 спереди)
- 6 портов USB 2.0 (2 сзади, 4 спереди)

* Все порты USB поддерживают защиту от электростатического разряда.

РАЗЪЕМЫ
- 1 разъем SPI TPM
- 1 разъем COM-порта
- 1 разъем защиты корпуса и динамика
- 1 разъем вентилятора ЦП (4-контактный) *
- 2 разъема вентилятора корпуса (4-контактный) (интеллектуальное управление скоростью вентилятора) * *
- 1 24-контактный разъем питания ATX
- 1 4-контактный разъем питания 12 В
- 1 аудиоразъем на передней панели
- 2 разъема USB 2.0 (поддержка 4 портов USB 2.0) (поддержка защиты от электростатического разряда)
- 1 разъем USB 3.2 Gen 1 ( Поддерживает 2 порта USB 3.2 Gen1) (поддерживает защиту от электростатического разряда)

* Разъем вентилятора ЦП поддерживает вентилятор ЦП максимальной мощностью 1 А (12 Вт).
* * Вентилятор корпуса поддерживает вентилятор водяного охлаждения с максимальной мощностью 1 А (12 Вт).
CHA_FAN2 может автоматически определять, используется ли 3-контактный или 4-контактный вентилятор.

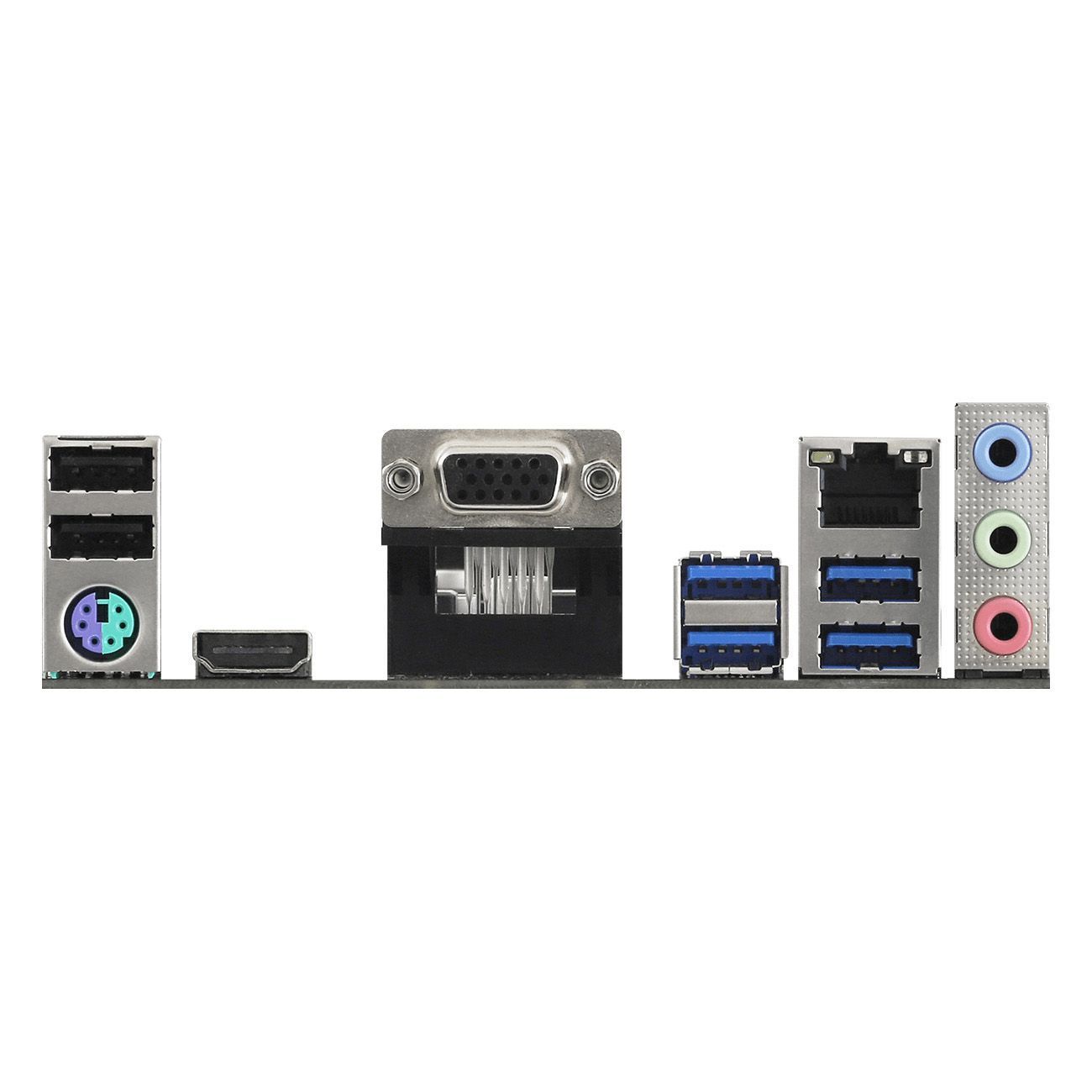

РАЗЪЕМЫ НА ЗАДНЕЙ ПАНЕЛИ ввода/вывода
- 1 порт для мыши/клавиатуры PS/2
- 1 порт D-Sub
- 1 порт HDMI
- 2 порта USB 2.0 (поддержка защиты от электростатического разряда)
- 4 порта USB 3.2 Gen 1 (поддержка защиты от электростатического разряда)
- 1 разъем RJ- 45 портов LAN со светодиодными индикаторами (индикатор ACT/LINK и индикатор SPEED)
— аудиоразъемы HD: линейный вход, передний динамик, микрофон

ПО и UEFI
Программное обеспечение
— ASRock Motherboard Utility (A-Tuning)
— ASRock XFast LAN
UEFI
— ASRock Full HD UEFI
— ASRock Instant Flash

* Эти утилиты можно загрузить в магазине ASRock Live Update и APP Shop.

АКСЕССУАРЫ
1 экран ввода-вывода
1 руководство пользователя
2 кабеля передачи данных SATA
1 винт для разъема M.2

АППАРАТНЫЙ МОНИТОРИНГ
- Измерение температуры: ЦП, корпус
- Тахометр вентилятора: ЦП, вентиляторы корпуса
- Тихий вентилятор (автоматическая регулировка скорости вентилятора корпуса в зависимости от температуры ЦП): ЦП, вентиляторы корпуса
- Многоскоростное управление вентилятором: ЦП, вентиляторы корпуса
- Обнаружение открытого корпуса
- Напряжение мониторинг: +12 В, +5 В, +3,3 В, напряжение процессора

ФАКТОР ФОРМЫ
Форм-фактор Micro ATX
23,0 x 20,1 см
Конструкция с твердотельным конденсатором

ОС
Microsoft Windows 10 64-разрядная версия
Microsoft Windows 11 64-разрядная версия

СЕРТИФИКАТЫ
FCC, CE
Готовность к ErP/EuP (требуется источник питания с поддержкой ErP/EuP)
