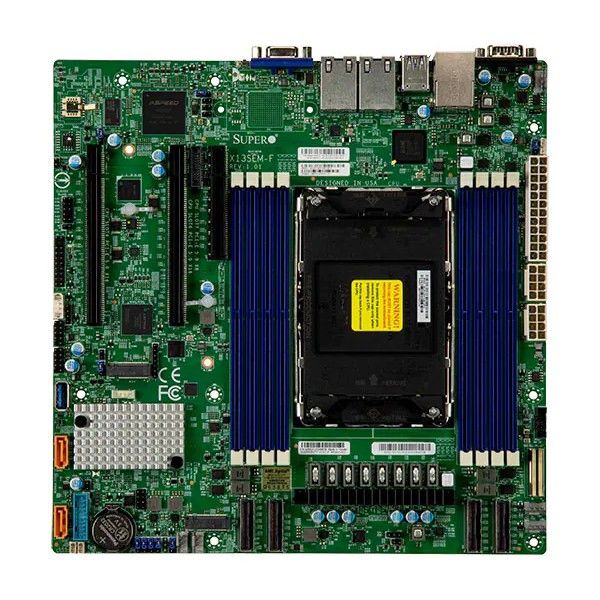

Серверная материнская плата Supermicro MBD-X13SEM-F-B

Производитель Supermicro
Модель MBD-X13SEM-F-B

Тип оборудования Материнская плата
Назначение Серверный ПК

ПРОЦЕССОР
Процессор Масштабируемые процессоры Intel Xeon 4-го поколения
Поддерживается один разъем LGA-4677 (Socket E),
TDP ЦП поддерживает до 350 Вт TDP
Основной До 60 ядер

ЧИПСЕТ
Чипсет Intel C741

ПАМЯТЬ
Тип памяти DDR5-4800 МГц
Емкость памяти 8 слотов DIMM
Макс. объем До 2 ТБ 3DS ECC RDIMM
Частота 4800/4400/4000 МТ/с ECC DDR5 RDIMM (3DS) До 256 ГБ памяти со скоростью до 4800 МТ/с (1DPC)
Размеры модулей
DIMM 16 ГБ, 32 ГБ, 64 ГБ, 128 ГБ, 256 ГБ
RDIMM: 16 ГБ, 32 ГБ, 64 ГБ, 128 ГБ, 256 ГБ
Напряжение памяти 1,1 В
Обнаружение ошибок Исправляет однобитовые ошибки

СЛОТЫ РАСШИРЕНИЯ
PCIe
2 разъема PCIe 5.0 x16,
1 разъем PCIe 5.0 x8,
4 разъема PCIe 5.0 x8 MCIO

М.2
Интерфейс M.2: 2 PCIe 4.0 x2
Форм-фактор: 2280/22110

САТА
Контроллер Intel C741 на 10 портов SATA3 (6 Гбит/с);
РЕЙД 0,1,5,10

ИПМИ
ASPEED AST2600 БМК

ГРАФИКА
1 порт(ы) Aspeed AST2600 BMC

СЕТЬ
Двойная локальная сеть с 1GbE с Intel I350

РАЗЪЕМЫ
10 х портов SATA3 (6 Гбит/с)
2 х порта локальной сети Gigabit Ethernet RJ45
1 х выделенный порт IPMI LAN с разъемом RJ45
6 х USB 2 порта (2 сзади; 4 через разъем)
5 х портов USB 3.2 Gen 1 (2 через разъем; 2 сзади; 1 типа A)
1 х порт(ы) разъема VGA D-Sub
1 х COM-порт (1 сзади)
Поддержка 2 разъемов питания SATA DOM (диск на модуле)
1 заголовок доверенного платформенного

BIOS
Тип биоса АМИ UEFI

Возможности БИОС
ACPI 6.4
SMBIOS 3.5 или новее
УЕФИ 2.8

МОНИТОРИНГ
Напряжение
VBAT,
управление на уровне системы,
поддержка утилиты управления системой,
мониторинг напряжения процессора,
напряжения набора микросхем,
разъем для обнаружения вторжения в корпус,
состояние 5 вентиляторов,
+5 В в режиме ожидания, +5 В, +3,3 В, +12 В

ВЕЛ
UID/Удаленный UID
Индикатор перегрева процессора/системы

Температура
Мониторинг среды ЦП и шасси
Поддержка теплового отключения процессора
Поддержка Thermal Monitor 2 (TM2)

ВЕНТИЛЯТОР
5 х 4-контактных разъемов для вентиляторов (до 5 вентиляторов)
Управление скоростью вентилятора
5 вентиляторов с контролем состояния тахометра
Светодиодная индикация перегрева

ОСОБЕННОСТИ
WOL,
UID,
поддержка Node Manager,
разъем M.2 NGFF,
контроль включения питания для восстановления после потери питания переменного тока,
обнаружение вторжения в корпус,
управление питанием ACPI

ФАКТОР ФОРМЫ
Фактор формы микроАТХ
Размер 24,38 x 24,38 см
