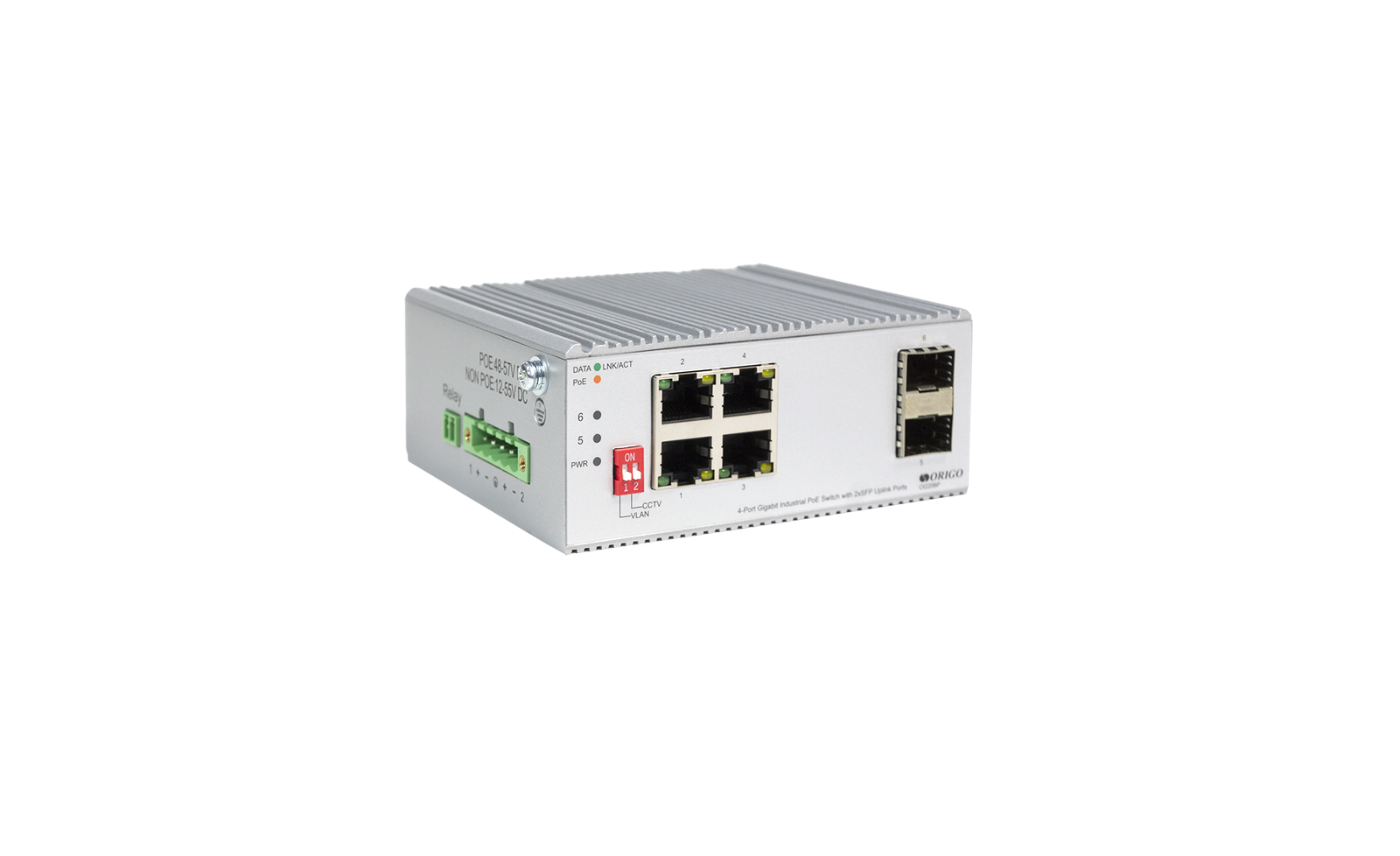

Промышленный неуправляемый PoE-коммутатор ORIGO OI2206P/120W, 4x1000Base-T PoE+, 2x1000Base-X SFP, PoE-бюджет 120 Вт

Аппаратное обеспечение

Процессор и память

• Процессор: RTL8370MBI
• Оперативная память: 128MB
• Flash-память: 32MB

Порты

• 4 порта 10/100/1000Base-T (RJ-45) с поддержкой PoE
• 2 порта 1000Base-X SFP

Стандарты и функции

• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3af PoE
• IEEE 802.3at PoE
• IEEE 802.3x (Управление потоком в режиме полного дуплекса)
• IEEE 802.3az Energy-Efficient Ethernet
• Автоматическое определение MDI/MDIX на всех медных портах

Индикаторы

• Power
  - Горит постоянно зеленым – питание включено
  - Не горит – питание выключено

• Link/Act (для портов 1 – 4)
  - Горит постоянно зеленым – устройство подключено
  - Мигает зеленым – передача данных
  - Не горит – соединение не установлено

• PoE (для портов 1 – 4)
  - Горит постоянно оранжевым – PoE-устройство подключено
  - Мигает оранжевым – ошибка подключения
  - Не горит – PoE-устройство не подключено

Режимы работы

• Стандартный режим (VLAN OFF, CCTV OFF)

DIP-переключателей

  - Дальность передачи данных и питания – до 100 м
  - Скорость передачи данных – 10/100/1000 Мбит/с

• VLAN ON
  - Изоляция трафика портов 1 – 4

• CCTV ON
  - Дальность передачи данных и питания – до 250 м
  - Скорость передачи данных – 10 Мбит/с
  - Изоляция трафика портов 1 – 4

• VLAN ON + CCTV ON
  - Дальность передачи данных и питания – до 250 м
  - Скорость передачи данных – 10 Мбит/с
  - Изоляция трафика отключена

Реле сигнализации

• Один релейный выход (сухие контакты) для оповещения о сбое питания коммутатора
• Нагрузочная способность контактов реле:
  - 2А при 30V DC
  - 0,5А при 125V DC

Питание

• DC: клеммный блок для подключения до двух независимых источников питания (от 48 до 57 В DC)

Система вентиляции

• Пассивная (без вентиляторов)

Корпус

• Металл
• Степень защиты IP40

Установка

• На стену
• На DIN-рейку

Производительность

Коммутационная матрица

• 12 Гбит/с

Скорость перенаправления 64-байтных пакетов

• 8,93 Mpps

Метод коммутации

• Store-and-forward

Таблица MAC-адресов

• 4К записей

Буфер пакетов

• 1,5 МБ

Jumbo-фрейм

• 9 216 байт

PoE

Стандарт PoE

• IEEE 802.3af
• IEEE 802.3at

Порты с поддержкой PoE

• Порты 1-4

Макс. мощность на порт

• 30 Вт

Бюджет мощности PoE

• 120 Вт

Физические параметры

Размеры устройства (Д x Ш x В)

• 110 x 90 x 46 мм

Вес устройства

• 0,48 кг

Размеры упаковки

• 23,4 х 19 х 8,6 см

Вес брутто

• 0,66 кг

Условия эксплуатации

Рабочее напряжение

• 48-57 В DC

Ток потребления

• 2,9 А (макс.)

Макс. потребляемая мощность

• 5,19 Вт (функция PoE выключена)
• 125,54 Вт (функция PoE включена)

Потребляемая мощность в режиме ожидания

• 1,2 Вт

MTBF (часы)

• Более 100 000

Грозозащита

• До 4 кВ в обычном режиме
• До 2 кВ в дифференциальном режиме

Защита от статического электричества

• До 6 кВ при контактном разряде
• До 8 кВ при воздушном разряде

Температура

• Рабочая: от -40 до 75 °C
• Хранения: от -40 до 80 °C

Влажность

• При эксплуатации: от 5% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата
