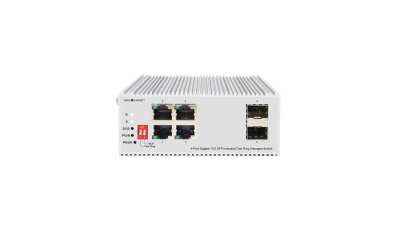

Промышленный управляемый L2 коммутатор Origo OI3106/A1A, 4x1000Base-T, 2x1000Base-X SFP

Аппаратное обеспечение

Процессор и память

• Процессор: RTL8380MI
• Оперативная память: 128 МБ
• Flash-память: 32 МБ

Порты

• 4 порта 10/100/1000Base-T (RJ-45)
• 2 порта 1000Base-X SFP
• Консольный порт с разъемом RJ-45

Стандарты и функции

• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3x (Управление потоком в режиме полного дуплекса)
• IEEE 802.3az Energy-Efficient Ethernet
• Автоматическое определение MDI/MDIX на всех медных портах

Индикаторы

• Power
  - Горит – питание включено
  - Не горит – питание выключено

• Link/Act (для портов 1 – 6)
  - Горит постоянно – устройство подключено
  - Мигает – передача данных
  - Не горит – соединение не установлено

DIP-переключатели

• Fast Ring (ON) для включения/выключения кольцевого резервирования ERPS
• SCP (ON) для включения/выключения защиты от широковещательного шторма

Реле сигнализации

• Один релейный выход (сухие контакты) для оповещения о сбое питания коммутатора
• Нагрузочная способность контактов реле:
  - 22А при 30V DC
  - 0,5А при 125V DC

Питание

• DC: клеммный блок для подключения до двух независимых источников питания (от 12 до 55 В DC)

Система вентиляции

• Пассивная (без вентиляторов)

Корпус

• Металл
• Степень защиты IP40

Установка

• На стену
• На DIN-рейку

Производительность

Коммутационная матрица

• 12 Гбит/с

Скорость перенаправления 64-байтных пакетов

• 8,92 Mpps

Буфер пакетов

• 512 КБ

Метод коммутации

• Store-and-forward

Таблица MAC-адресов

• 8К записей

Jumbo-фрейм

• 9 216 байт

Программное обеспечение

Функции уровня 2

• Управление потоком
• Link Aggregation
  - Static
  - 802.3ad

• Loopback Detection
• ERPS
• Spanning Tree Protocol
  - 802.1D STP
  - 802.1w RSTP
  - 802.1s MSTP
  - Root Guard (Restriction)
  - BPDU Guard (Restriction)

• LLDP
• LLDP-MED
• Зеркалирование портов
  - One-to-One
  - Many-to-One
  - Flow-based
  - CPU-based
  - Поддержка зеркалирования для входящего/ исходящего/ трафика в обоих направлениях
  - RSPAN

VLAN

• Группы VLAN: макс. 4K VLAN-групп
• 802.1Q
• Private VLAN
• Фильтрация VLAN
• VLAN на основе MAC-адресов
• 802.1v VLAN на основе протоколов
• VLAN на основе подсетей
• Voice VLAN
• GVRP
• GMRP
• Double VLAN (Q-in-Q)
  - Selective Q-in-Q
  - Flexible Q-in-Q

• VLAN Translation
• Multicast VLAN

Многоадресная рассылка уровня 2

• IGMP Snooping
  - IGMP v1/v2/v3
  - IGMP Snooping Fast Leave

• MLD Snooping
  - MLD v1/v2

Функции уровня 3

• Статические записи ARP
• Gratuitous ARP
• IP-интерфейсы: 16
• Статическая маршрутизация IPv4/IPv6

QoS

• 802.1p
• Обработка очередей
  - Strict Priority (SP)
  - Weighted Round Robin (WRR)
  - Weighted Deficit Round Robin (WDRR)

• Управление полосой пропускания
  - на основе порта

• CoS на основе:
  - DSCP
  - IP Precedence
  - Номера порта коммутатора
  - MAC-адреса
  - VLAN ID

Безопасность

• Port Security
• Изоляция портов
• Защита от шторма
• Dynamic ARP Inspection
• Предотвращение атак ARP Spoofing
• Предотвращение ARP Scanning
• Предотвращение атак DoS
• DHCP Snooping
• DHCPv6 Snooping

Списки управления доступом (ACL)

• ACL на основе:
  - VLAN
  - MAC-адреса
  - IPv4-адреса
  - DSCP
  - ToS
  - Номера TCP/UDP-порта
  - Содержимого пакета, определяемого пользователем
• ACL по расписанию
