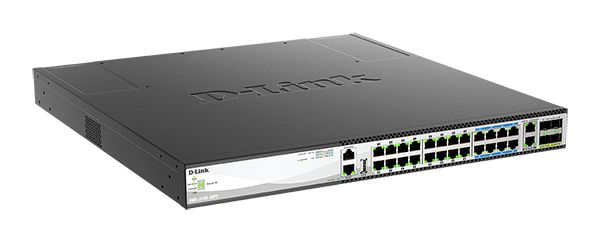

Управляемый L3 PoE-коммутатор D-Link DMS-3130-30PS/A1A, стек, 16x2.5GBase-T, 8x5GBase-T, 2x10GBase-T, 4x25GBase-X SFP28

VLAN

• Группы VLAN:
  - Макс. 4K VLAN-групп
  - Макс. VID: 4094

• GVRP: макс. 4K динамических VLAN-групп
• Double VLAN (Q-in-Q)
  - Q-in-Q на основе портов
  - Selective Q-in-Q

• 802.1Q
• Auto Surveillance VLAN1
• VLAN на основе портов
• 802.1v VLAN на основе протоколов
• Voice VLAN1
• VLAN на основе MAC-адресов
• VLAN Translation
• Multicast VLAN (ISM VLAN для IPv4/IPv6)
• Asymmetric VLAN
• Private VLAN
• VLAN Trunking
• Super VLAN

Качество обслуживания (QoS)

• 802.1p
• 8 очередей на порт
• Обработка очередей
  - Strict Priority
  - Weighted Round Robin (WRR)
  - Strict + WRR
  - Weighted Deficit Round Robin (WDRR)

• Поддержка следующих действий для потоков
  - Метка приоритета 802.1p
  - Метка ToS/DSCP
  - Управление полосой пропускания

• Контроль перегрузки
  - Weighted Random Early Detection (WRED)

• CoS на основе:
  - Порта коммутатора
  - Внутреннего/внешнего VID
  - Очередей приоритетов 802.1p
  - MAC-адреса
  - IP-адреса
  - DSCP
  - Типа протокола
  - Порта TCP/UDP
  - Класса IPv6-трафика
  - Метки потока IPv6

• Управление полосой пропускания
  - На основе порта (входящее/исходящее, с мин. значением 8 Кбит/с)
  - На основе потока (входящее/исходящее, с мин. значением 8 Кбит/с)
  - Управление полосой пропускания по очереди (с мин. значением 8 Кбит/с)

• Три цвета маркировки
  - CIR/PIR мин. шаг 8 Кбит/с
  - trTCM
  - srTCM

Функции уровня 3

• IPv4 ARP: 4096 записей
  - 256 статических записей ARP

• IPv6 ND: 1024 записей
  - 128 статических записей ND

• Интерфейс IP:
  - Поддержка 128 интерфейсов

• Gratuitous ARP
• Интерфейс Loopback
• Proxy ARP
  - Поддержка Local ARP Proxy

• VRRP
• VRRP v3
• IPv6 Neighbour Discovery (ND)

Маршрутизация уровня 3

• Поддержка 1024 аппаратных записей маршрутизации по IPv4/IPv6
  - 1 запись на каждый маршрут IPv4
  - 2 записи на каждый маршрут IPv6

• Поддержка до 16K аппаратных записей коммутации L3 по IPv4/до 8K аппаратных записей коммутации L3 по IPv6
  - 1 запись на каждый маршрут IPv4
  - 2 записи на каждый маршрут IPv6

• Статическая маршрутизация
  - Макс. кол-во записей IPv4: 512
  - Макс. кол-во записей IPv6: 256

• Equal-Cost Multi-Path Route (ECMP)
• Weighted-Cost Multi-Path Route (WCMP)
• Маршрут IPv4/IPv6 по умолчанию
• Policy-based Route (PBR)
• Null Route
• Route Preference
• Route Redistribution
• RIPv1/v2/ng
• OSPF
  - OSPF v2/v3
  - Пассивный интерфейс OSPF
  - Stub/NSSA area
  - Equal-Cost Multi-Path Route (ECMP)
  - Text/MD5 authentication

Многоадресная рассылка уровня 3

• IGMP v1/v2/v3
• PIM-SM for IPv42

Списки управления доступом (ACL)

• ACL на основе:
  - Приоритета 802.1p
  - VID
  - MAC-адреса
  - Ether Type
  - LLC
  - VLAN
  - IP-адреса
  - IP preference/ToS
  - DSCP
  - Типа протокола
  - Номера TCP/UDP-порта
  - Класса IPv6-трафика
  - Метки потока IPv6

• ACL по расписанию
• Фильтрация интерфейса CPU
• Макс. кол-во записей ACL:
  - Входящих (аппаратных): 3072
  - Исходящих (аппаратных): 1024
  - Карта доступа VLAN: 100

Безопасность

• Port Security
  - Поддержка до 64 MAC-адресов на порт

• Защита от широковещательного/многоадресного/одноадресного шторма
• D-Link Safeguard Engine
• Функция DHCP Server Screening
• IP Source Guard
• DHCP Snooping
• IPv6 Snooping
• Dynamic ARP Inspection (DAI)
• DHCPv6 Guard
• IPv6 Route Advertisement (RA) Guard
• IPv6 ND Inspection
• Обнаружение проблем, связанных с совпадением сетевых адресов
• Предотвращение атак ARP Spoofing
  - Макс. количество записей: 64

• L3 Control Packet Filtering
• Сегментация трафика
• SSL
  - Поддержка TLS 1.0/1.1/1.2
  - Поддержка доступа IPv4/IPv6

• SSH
  - Поддержка SSH v2
  - Поддержка доступа IPv4/IPv6

• Предотвращение атак BPDU
• Предотвращение атак DoS

OAM

• 802.3ah Ethernet Link OAM
• D-Link Unidirectional Link Detection (DULD)
• Dying Gasp
• 802.1ag Connectivity Fault Management (CFM)
• Y.1731 OAM
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnostics Monitoring)

AAA

• Guest VLAN
• Аутентификация 802.1X:
  - Управление доступом на основе порта/узла
  - Назначение политики Identity-driven
  - Динамическое назначение VLAN
  - Управление полосой пропускания
  - Назначение ACL

• Уровень привилегий для доступа к управлению
• Trusted Host
• RADIUS/TACACS+ Accounting
• Управление доступом на основе Web (WAC):
  - Управление доступом на основе порта/узла
  - Назначение политики Identity-driven
  - Динамическое назначение VLAN
  - Управление полосой пропускания
  - Назначение ACL

• Аутентификация на основе RADIUS и TACACS+
• Authentication Database Failover
• Compound Authentication
• Управление доступом на основе MAC-адресов (MAC):
  - Управление доступом на основе порта/узла
  - Назначение политики Identity-driven
  - Динамическое назначение VLAN
  - Управление полосой пропускания
  - Назначение ACL

Управление

• Web-интерфейс
  - Поддержка доступа IPv4/IPv6
  - Поддержка SSL (HTTPS)

• Интерфейс командной строки (CLI)
• Telnet-сервер для IPv4/IPv6
• Telnet-клиент для IPv4/IPv6
• TFTP-клиент для IPv4/IPv6
• DNS-клиент для IPv4/IPv6
• Защищенный FTP-сервер для IPv4/IPv6
• SNMP
  - Поддержка v1/v2c/v3
  - Поддержка доступа IPv4/IPv6

• SNMP Traps
• Системный журнал для сервера IPv4/IPv6
• sFlow
• Поддержка нескольких версий ПО
• Поддержка нескольких версий конфигураций
• RMON v1
  - Поддержка 1, 2, 3, 9 групп

• RMON v2
  - Поддержка группы ProbeConfig

• LLDP/LLDP-MED
• BootP/DHCP-клиент
• DHCP Auto-configuration
• DHCP/DHCPv6 Local Relay
• DHCP Relay Option 60/61/82/125
• Файловая система Flash
• PPPoE Circuit-ID insertion
• D-Link Discover Protocol (DDP)
• Команды отладки
• SNTP (поддержка IPv4/IPv6)
• NTPv3/v4
• Восстановление пароля
• Шифрование пароля
• DHCP-сервер
  - Поддержка адреса назначения IPv4/IPv6

• Логирование команд
• SMTP
• DHCPv6 Prefix Delegation (PD)
• Ping/Traceroute для IPv4/IPv6
• PD Alive

Технология Green

• Экономия электроэнергии за счет:
  - Определения статуса соединения для 1000Base-T
  - Выключения индикаторов
  - Выключения портов
  - Использования спящего режима
  - PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию

Стандарты MIB

• RFC1065, RFC1066, RFC1155, RFC1156, RFC2578 MIB Structure
• RFC1212 Concise MIB Definitions
• RFC1213 MIBII
• RFC1215 MIB Traps Convention
• RFC1493, RFC4188 Bridge MIB
• RFC1157, RFC2571, RFC2572, RFC2573, RFC2574, RFC2575, RFC2576 SNMP MIB
• RFC1442, RFC1901, RFC1902, RFC1903, RFC1904, RFC1905, RFC1906, RFC1907, RFC1908, RFC2578, RFC3418, RFC3636 SNMPv2 MIB
• RFC271, RFC1757, RFC2819 RMON MIB
• RFC2021 RMONv2 MIB
• RFC1398, RFC1643, RFC1650, RFC2358, RFC2665, RFC3635 Ether-like MIB
• RFC2668 802.3 MAU MIB
• RFC2674, RFC4363 802.1p MIB
• Interface Group MIB
• RFC2618 RADIUS Authentication Client MIB
• RFC4022 MIB for TCP
• RFC4113 MIB for UDP
• RFC2389 MIB for Diffserv.
• RFC2620 RADIUS Accounting Client MIB
• RFC2925 Ping & TRACEROUTE MIB
• TFTP uploads and downloads (D-Link MIB)
• Trap MIB (D-Link MIB)
• RFC4265 IPv6 MIB
• RFC4266 ICMPv6 MIB
• Entity MIB
• VRRP MIB
• RIPv2 MIB
• RFC1850, RFC5643 OSPF MIB
• RFC4293 IPv6 SNMP Mgmt Interface MIB
• DDM MIB (D-Link MIB)
• Private MIB
• MIB for D-Link Zone Defense
• RFC3621 Power Ethernet MIB
• DDP MIB
• LLDP-MED MIB

Стандарты RFC

• RFC 768 UDP
• RFC 791 IP
• RFC 793 TCP
• RFC 826 ARP
• RFC 3513, 4291, IPv6 Addressing Architecture
• RFC2474, RFC3168, RFC3260 Definition of the DS Field in the IPv4 and IPv6 Headers
• RFC1321, RFC2284, RFC2865, RFC2716, RFC1759, RFC3580, RFC3748 Extensible Authentication Protocol (EAP)
• RFC2571 SNMP Framework
• RFC 2068 HTTP
• RFC 2866 RADIUS Accounting
• RFC792 ICMPv4
• RFC2463, RFC4443 ICMPv6
• RFC4884 Extended ICMP to support Multi-Part Messages
• RFC1338, RFC1519 CIDR
• RFC2574 User-based Security Model for SNMPv3
• RFC1981 Path MTU Discovery for IPv6
• RFC2460 IPv6
• RFC 2571, 2572, 2573, 2574, SNMP
• RFC 854 Telnet
• RFC 951, 1542 BootP
• RFC2461, RFC4861 Neighbor Discovery for IPv6
• RFC2462, RFC4862 IPv6 Stateless Address Auto-configuration (SLAAC)
• RFC2464 IPv6 over Ethernet and definition
• RFC1886 DNS extension support for IPv6

PoE

Стандарт PoE

• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt/UPoE
• Perpetual PoE
• Fast PoE

Порты с поддержкой PoE

• Порты 1-24

Бюджет мощности PoE

• 740 Вт (макс. 30 Вт на порт PoE 1-16, макс. 60 Вт на порт 17-24)

Физические параметры

Размеры (Д x Ш x В)

• 440 x 470 x 44 мм

Вес

• 6,54 кг

Условия эксплуатации

Питание на входе

• От 100 до 240 В переменного тока, 50-60 Гц

Максимальная потребляемая мощность

• 954,9 Вт (функция PoE включена)
• 88,9 Вт (функция PoE выключена)

Потребляемая мощность в режиме ожидания

• 58,3 Вт

Тепловыделение

• 955,29 Вт (3 261,5 БТЕ/час)

MTBF (часы)

• 277 222,63

Уровень шума

• При высокой скорости вентилятора: 72,8 дБ
• При низкой скорости вентилятора: 39,9 дБ

Защита от статического электричества

• Поддержка защиты от статического электричества до 6 кВ на медных портах 2.5GBase-T и 5GBase-T (стандарт IEC61000-4-5)

Система вентиляции

• 2 вентилятора Smart

Температура

• Рабочая: от 0 до 50 °C
• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
